一、技术参数：

品牌：英鹏GYPEX

型号：BFP-204WM

二、产品概述：

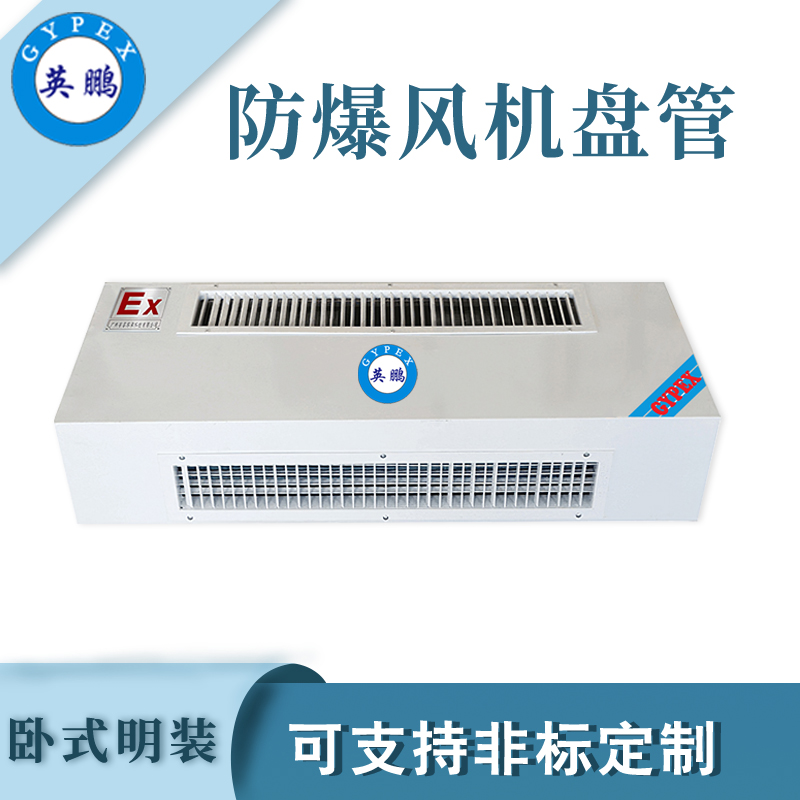

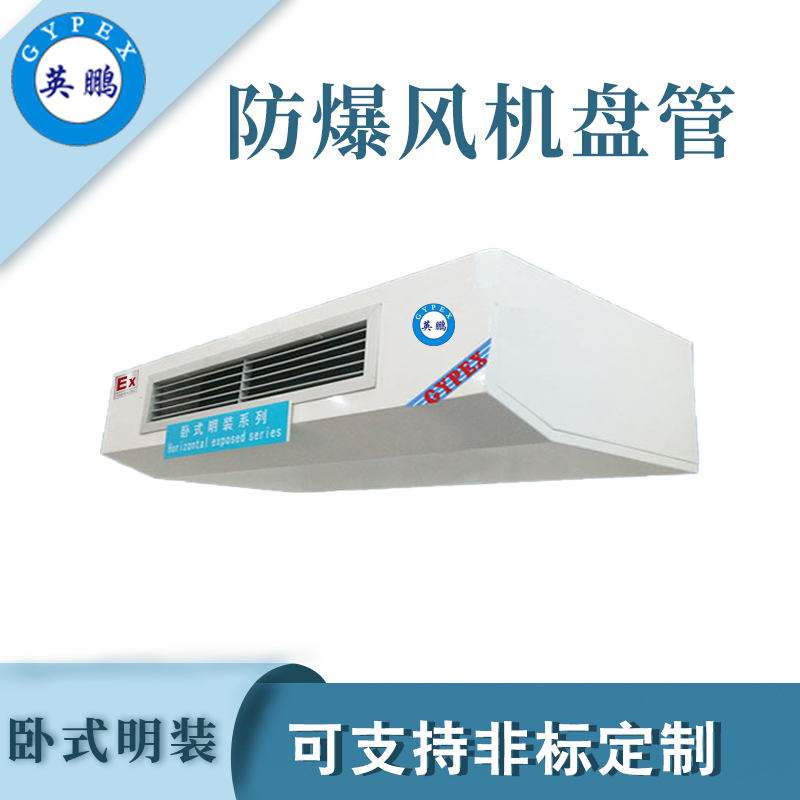

英鹏卧式明装防爆风机盘管采用镀锌板机壳、模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。风机盘管体积小，机体设计轻巧，排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。机组能安装于任何空间场所。风机盘管效率高，先进的胀管工艺，增加了换热器铜管和铝箔的紧密接触，传热性能好;风机盘管噪音低，合理的风机与气流结构设计，吸音保温材料，使机组噪音低于国家标准1-3dB(A);风机盘管能耗低:风机与换热器合理匹配，三档可调风量，使风机用电省。风机盘管机体结构精致、紧凑、坚固耐用、外型美观且幽雅。

风机盘管机组主要由低噪声电机、盘管等组成。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的性要求。盘管内的冷（热）媒水由机器房集中供给。

三、本系列产品执行标准如下：

GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》

GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》

GB3836.4-2010《爆炸性环境 第4部分：由本质型“i”保护的设备》

GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型“m”》

GB3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》

JB/10538-2005《防爆除湿机及空调机》

产品制造标准符合：GB3836.1 、GB3836.2、GB3836.4 、GB3836.9等

产品安装及施工标准符合：GB3836.15-2000、GB/T17758-1999等

防爆措施：空调机内的电器元件、电气控制部分及风扇电机均采取专用的防爆结构处理（隔爆型），电磁阀、压缩机出线及高低压压力开关采用浇封型，操作面板及管温、环温传感器等均采用其独有的本质安全型，防爆要点可靠突出。

四、用途与特点：

BFP随着防爆型风机盘管技术的不断发展，运用的领域也随之变大，现主要用于化工、油漆房、jun工、电厂、酒精库、中石油、实验室、药厂、涂料厂、喷漆房等易燃易爆场所使用。防爆型风机盘管主要是通过依靠风机的强制作用，通过表冷器的作用达到预期的效果。防爆型风机盘管供回水温差一定，供水温度越高，制冷量减幅越大，除湿能力下降，是集中式空调系统理想的末端装置。

BFP风机盘管采用了国内外的技术，经精心制作而成。品种齐全，外形美观，客户所需要行业的作业场所，使用本产品均能达到理想的效果。　

产品表冷器为无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命。

电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长，电机引出线用金属软管保护，以免损伤:采用广角蜗壳，金属多叶离心风轮，动平衡性高:凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用:保温材料采用高密度聚氨醋，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。吊装孔配有橡胶减震垫，最大限度降低机组噪音。

卧式明装风机盘管机组，可理想的吊装在天花板任何位置，不占用任何室内面积，便于安装，外壳经静电喷涂处理，适用于旧建筑的空气调节工程改造，可减少管道，节约资源

防爆风机盘管主要分为防爆卧式明装风机盘管、卧式暗装风机盘管、防爆立式明装风机盘管、防爆立式暗装风机盘管、防爆壁挂式风机盘管。防爆吸顶式风机盘管、防爆柜式风机盘管等特殊定制结构。

五、适用范围：

1.本产品适用于石油化工、冶金、医药、纺织、食品、生物工程、制药、仓库、航天航空工程及jun工等爆炸性环境中，有温度控制要求的场所；

2. 1区、2区危险气体场所；

3 .IIA、IIB、IIC类T1-T4组爆炸性气体或蒸汽环境；

4. 环境温度：—5℃~+43℃。

5.防爆标志：EX d e IIC T4 Gb。
